金属材料剪切试验机

一、产品型号：LNTM-W600D

二、产品名称：金属材料剪切试验机

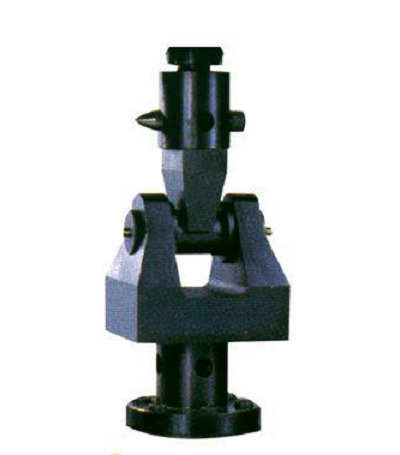

三、参考图片：

四、性能特点：

LNTM-金属材料剪切试验机，主要用于金属材料剪切性能的测试及其它材料的拉伸、压缩、弯曲、剪切等力学性能的测试，包括螺栓，圆钢，钢板，铆钉等抗剪断强度试验，也可用于其他各种金属或非金属材料的力学性能试验。试验机主机与辅具配套齐全，操作方便，性能稳定可靠。计算机控制端全闭环控制，通过控制系统、传动系统、减速系统、测控系统、采集系统等完成试样的各种力学性能试验。

五、依据标准：

1.GB/T 2611-2007 《试验机通用技术要求》

2.JB/T 7406.1-1994 《试验机术语材料试验机》

3.GB/T 16826-2008 《电液伺服万 能试验机》

4.GB/T 16825.1-2008 《静力单轴试验机的检验 第 1部分：拉力或压力测力系统的检验与校准》

5.GB/T 22066-2008 《静力单轴试验机计算机数据采集系统的评定》

6.JJG 139-2014 《拉力、压力和万 能材料试验机》；

7.JB/T 6146-2007 《引伸计技术条件》

8.JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》

9.GB/T 228.1-2010 《金属材料拉伸试验 第 1部分：室温试验方法》

10.GB/T 7314-2017 《金属材料室温压缩试验方法》

11.GB/T 6400-2007《金属材料线材和铆钉剪切试验方法》

12.GB/T 232-2010 《金属材料弯曲试验方法》

13.ASTM A370 《钢制品力学性能试验的标准试验方法和定义》

14.GB/T 12160-2002 《单轴试验用引伸计的规定》

六、主要技术指标：

1.zui大试验力KN：    600，300

2.试验力测量范围：    百分之2—100FS

3.试验力分辨力 1/±300000（全程分辨力不变）

4.试验力zui小读数值：      0.001kN

5.试验力测量精度： ±百分之1

6.位移zui小读数值： 0.01mm

7.变形位移测量精度：    ±百分之1

8.试验调速范围：  0.01-100mm/min

9.zui大拉伸空间：  600mm

10.zui大压缩空间：          550mm

11.试验空间跨度：         400mm

12.试验台导向立柱：        6立柱（4导向光轴、2滚珠丝杠）

13.立柱中xin间距：          500mm

14.活塞zui大行程：          200mm

15.加荷速率范围：          百分之0.02-2FS

16.活塞zui大加载速度：      50mm/min

17.移动横梁zui大运行速度：  100mm/min

18.横梁移动电机功率:       0.75kW

19.试验机级别：            1级

20.主机系统工作压力：      21Mpa

21.油泵zui大流量：          4L/min

22.滤油器滤油精度：        10μm

23.主油泵电机功率：        1.5kW

24.油箱容积：              60L

25.夹紧方式：              内置楔型液压自动夹紧

26.圆试样夹持范围：        φ6-13mm/φ13-26mm

27.板试样夹持厚度：        0-15mm

28.上下压板尺寸：          φ160mm

29.主机外形尺寸：          约800*600*2100mm

30.控制柜油源外形尺寸：    约1100*600*1100mm

31.整机重量：              约 2200kg

32.电源电压：              三相五线制，380V/220V 50Hz

33.装配电气外观：          符合国家标准 GB/T 2611

34.包装运输：              符合机械部标准 JB/T 6147
