制动片剪切强度试验机

一、产品名称：制动片剪切强度试验机

二、产品型号：JQJ-300B

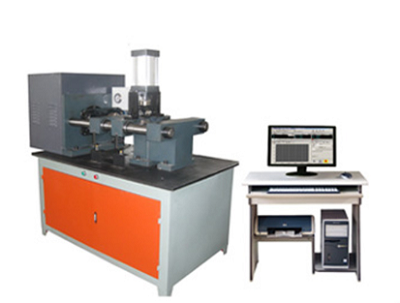

三、参考图片：

四、设备简介

刹车片剪切强度试验机是专门道路车辆、制动衬片等机构而设计的新一代微机控制压剪试验机。本机完全符合《GB/T22309-2008道路车辆制动衬片盘式制动块总成和鼓式制动蹄总成剪切强度试验方法》。该试验机主机与辅具的设计借鉴了先进的技术，外形美观，操作方便，性能稳定可靠，无wu染，噪音低，效率高。而且所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。

依据标准：

ISO 6312－2001

GB 5763-2008《汽车用制动器衬片》

GB/T 22309-2008《道路车辆制动衬片盘式制动块总成和鼓式制动蹄总成剪切强度试验方法》

五、功能说明

A.主机部分

主机采用卧式框架结构，由横梁组件、伺服作动器、顶部组件、导轨连接体、传感器、工装组件等组成。作动器具有快退、快进的功能。所有动作均由控制台进行控制，完成各种测试功能。

B.伺服控制系统

控制台控制试验机的运行和数据处理部分，包括控制测量系统，电器拖动单元，计算机控制系统及试验软件，打印报告部分。

C.夹具

根据客户定制夹具一套

D.结构和功能要求

?试验机具有保载试验功能

?采用计算机控制，具有力、位移自动跟踪测量

?加荷速率任意设定、试验力量程不分档

?能迅速准确地实现负荷、位移的数字标定，具有过载保护百分之105， 位置保护等功能

六、主要技术指标

?zui大剪切力： 300kN

?测量范围： 百分之2-100

?结构型式： 卧式

?剪切力测量控制精度： ≤±百分之1

?剪切行程： 300mm

?有效剪切空间（前后横梁距离）： 500mm

?机台中xin高度 300mm

?立柱跨度 ≥400mm

?zui大剪切加载速率： ≥3000N/S

?设备总功率： 2KW  380V 50HZ

?试验机外形尺寸约： 1400*800*1300mm
