全自动钢筋弯曲试验机

一、设备名称:全自动钢筋弯曲试验机 二、设备型号:LNGW-40B 三、参考图片 四、简介 LNGW-40B型“钢筋弯曲试验机”采用PLC控制显示系统和专用高精度交流伺服电机传动机构,gao效、无

在线咨询 全国热线
15688871537
产品简介

Product

  一、设备名称:全自动钢筋弯曲试验机

  二、设备型号:LNGW-40B

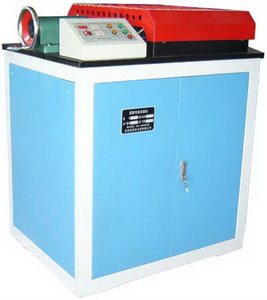

  三、参考图片

全自动钢筋弯曲试验机

  四、简介

  LNGW-40B型“钢筋弯曲试验机”采用PLC控制显示系统和专用高精度交流伺服电机传动机构,gao效、无噪音、弯曲角度更加准确、使用寿命更长,an全性能更加稳定;

  该机是对钢筋进行平面正,反向弯曲试验的专用设备。该设备主要技术参数和指标符合YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》、增加相应的弯心可以满足GB 1499.2-2018的要求。 为钢厂和建筑单位检验螺纹钢筋反弯性能不可少的试验设备,同时适用于建筑行业现场钢筋弯曲,达到试验与施工一机两用。质量优良并具有结构紧凑体积小,操作简单易掌握,弯曲角度数字PLC控制和显示,运行平稳噪音低,使用可靠寿命长,设计合理维修方便润滑简单等特点。 特点是限位和易损件的设计更加合理,易损件容易更换,因此使用寿命长。

  适用标准

  GB/T 232-2010《金属材料弯曲试验方法》

  YB/T 5126-2017《钢筋混凝土钢筋弯曲和反向弯曲试验方法》

  GB/T 1499.2-2018《钢筋混凝土用钢第2部分:热轧带肋钢筋》

  GB/T 28900-2012钢筋混凝土用钢材试验方法

  五、机械原理

  1、 主机结构:

  本机主要由传动部分、机架、工作台、螺旋调整装置和限位机构组成。

  传动部分将制动电机的动力经双级摆线针轮减速机传至工作盘。机架是由方钢和钢板焊接而成并带有侧门的箱体,它支撑着试验机各组成部件。工作台即机器的上平板,其上装有螺旋调整装置和限位机构,另外还装有防护罩等。

全自动钢筋弯曲试验机

  2、 电气控制部分:

  型试验机弯曲角度:采用高精度交流伺服电机里面的光电编码器信号,由PLC控制系统进行角度计算、显示和控制,不需要像以前的弯曲机累计显示。控制精度高,持续、稳定,当试验机弯曲角度达到所设置角度时,经PLC控制,使电动机断电终止试验。

  六、技术指标

  1、弯曲钢筋直径范围    Ф6—Ф

  2、钢筋正向弯曲角度    0°—180°内任意设定

  3、钢筋反向弯曲角度    0°—180°内任意设定

  4、工作盘转速     <2r/min

  5、辊心距离         165mm

  6、工作盘直径     Ф580mm

  7、电动机功率      1.5kw

  8、随机配标准弯心套    HRB400正弯    一套(Ф6—Ф40)

  9、机器外形尺寸(长×宽×高)   1200×900×1100(mm)

  10、机器重量     约1000kg
