全自动弹簧拉压试验机

一、产品型号:LNTL-S1000,500,200 二、产品名称:全自动弹簧拉压试验机 三、参考图片: 四、产品特点及用途: 全自动弹簧试验机主要用于大型精mi螺旋弹簧、碟型等各种弹簧的强度、性

在线咨询 全国热线
15688871537
产品简介

Product

一、产品型号:LNTL-S1000,500,200

二、产品名称:全自动弹簧拉压试验机

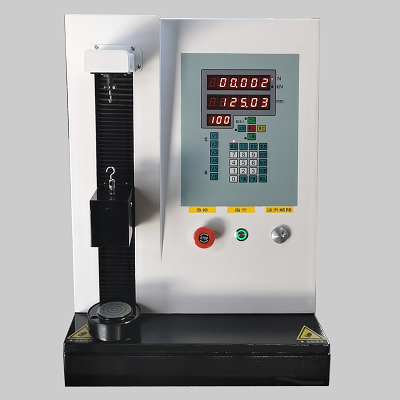

三、参考图片:

全自动弹簧拉压试验机

四、产品特点及用途:

全自动弹簧试验机主要用于大型精mi螺旋弹簧、碟型等各种弹簧的强度、性能检测,广泛用于铁路、军工企业,工矿企业等。试验操作和数据处理符合GB/T7796-2005《弹簧拉压试验机技术条件》的要求。

基本概念

1.分 辨 力:试验机指示装置能有效分辨的zui小示值差 ;

2.负荷峰值:试验过程中试样所承受的zui大力值;

3.弹簧自由长(高)度:拉伸、压缩弹簧两端没有被施加任何外力时的长度值;

4.剩余高度:弹簧在外力的作用下发生形变后物体的高度,用H表示;

5.变 形 量:弹簧沿负荷作用方向产生的相对位移,其变形的高度(自由高度–剩余高度)用△H表示;

6.弹簧刚度:使弹簧产生单位长度(角质)变形所需的负荷或扭矩,K=(F2-F1)/(H2-H1)单位用N/mm表示;

7.弹簧柔度:使弹簧产生单位负荷或扭矩所需要产生的单位长度变形,K=(H2-H1)/(F2-F1)单位用mm/N表示;

8.平均刚度:弹簧分段刚度的平均值;

9.平均柔度:弹簧分段柔度的平均值。

依据标准:

JB/T 7796-2017《弹簧拉压试验机》

JIS B7738-2001《压缩和拉伸盘簧试验机》

JJF 1134-2005《专用工作测力机校准规范》

五、主机

1、采用高强度单臂结构。

2、传动系统:由精mi同步带轮、精mi滚珠丝杠副及导向部分等组成。

3、驱动系统:采用步进电机驱动、噪音小,寿命长,传动平稳,性能稳定、可靠。具有过载、过流、过压、自动对盘、位移上下限位和紧急停止等保护功能。

4、整机功能:

1、数据储存、打印功能

2、对于弹簧的试验,可自动计算弹簧刚度(或K值)。

3、清零:试验力、位移可根据需要随时清零。

4、校准:能实现试验力示值的准确度标定。

5、试验方式:可以实现试验力、试验速度、位移等多种控制方式,有以下功能:

1) 设定弹簧的剩余高度,检测弹簧的试验力

2) 设定变形量,检测弹簧的试验力

3) 设定试验力,检测弹簧的剩余高度

4) 设定试验力,检测弹簧的变形量

6、单个弹簧5个检测点。

7、弹簧变形量模式位移(高度)自动清零。

8、位移(高度)误差修正

9、有过载自动停机功能;

10、加载速度:9种可供选择

四、试验机的主要技术指标:

10.zui大试验力(N)         500

11.有效测量范围 百分之1-100FS

12.试验力zui小分辨率(N) 0.001N

13.位移zui小分辨率(mm) 0.01

14.试验zui大行程(mm) 200

15.压盘直径(mm) φ50mm

16.上、下压盘平行度误差(mm) ≤0.1mm

17.上、下压盘偏移量误差(mm) ≤1.0mm

18.试验力示值相对误差 ≤±百分之1.0

19.试验力示值重复性相对误差         ≤百分之1.0

20.试验力零点相对误差 ≤±百分之0.1FN

21.变形示值误差 ≤±(50+0.15l)μm

22.电源电压AC(V)及功率 220V±百分之10  50HZ,0.75kw

23.外形尺寸:长×宽×高(mm) 450*300*620mm

24.重量(KG) 约100KG
